Изготовление вертикальных резервуаров

Вертикальные резервуары от 1 м³ до 5000 м³ изготавливаются в соответствии с национальным стандартом РФ ГОСТ Р 52910-2008 и межгосударственным стандартом ГОСТ 31385-2008.

Стенка, крыша и днище изготавливаются в виде полотнищ, которые транспортируются к месту монтажа свернутыми в рулоны. При монтаже полотнища разворачиваются и устанавливаются в проектное положение.

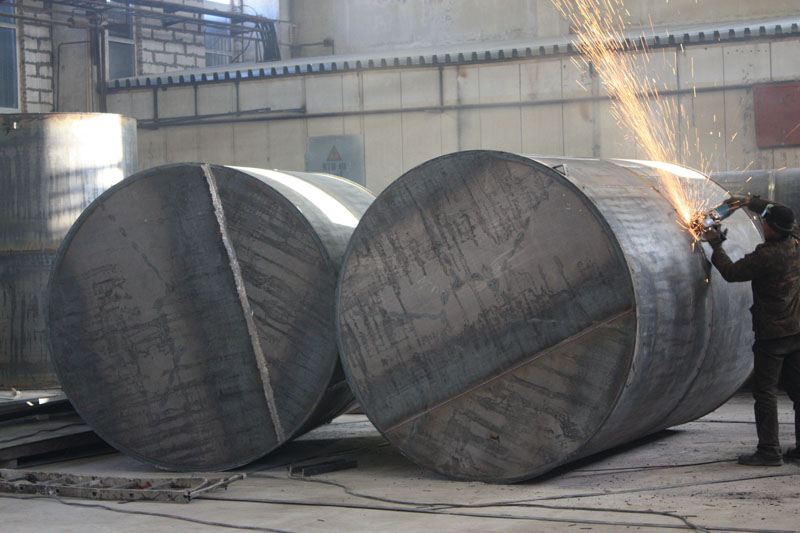

Автоматическая и полуавтоматическая сварка стальных конструкций резервуара производится с применением материалов, соответствующих марке свариваемых сталей и обеспечивающих механические свойства металла шва встык не ниже механических свойств  свариваемого металла. Катеты сварных швов принимают равными наименьшей толщине свариваемых металлов. Для сварных швов, выполняемых вручную, используют электроды.

Наружная обшивка вертикального резервуара изготавливается из алюминиевых или оцинкованных листов из стали. Минимальная толщина листов на стенке составляет: для алюминиевого листа - 0,9 мм; для оцинкованного листа - 0,7 мм.

Минимальная толщина обшивки на крыше резервуаров составляет для алюминиевого листа 1.2 мм.

Выполняются следующие требования:

1. Продольные и поперечные кромки листовых деталей, предназначенных для изготовления рулонируемых полотнищ, подвергают обработке строганием или фрезерованием;
2. Кромки деталей после механической или плазменно-дуговой  резки не имеют неровностей, заусенцев и завалов, превышающих 1 мм;
3. Кромки деталей перед сваркой очищают от скоплений окалины, шлака и других загрязнений в соответствии с требованиями технологического процесса;
4. Кромки листовых деталей стенки и днища механически обрабатывают с допусками на номинальные размеры, не превышающими указанных в ПБ 03-605-09;
5. Предельные отклонения нерулонируемых конструкций резервуара назначают в соответсвии с ПБ 03-605-09;
6. Перед отправкой металлоконструкции тщательно очищают от окалины;
7. Сварные швы полотнищ днища и стенки подвергают ультразвуковому контролю;
8. Испытание резервуара проводят после окончания всех работ по монтажу и контролю, перед присоединением к резервуару трубопроводов (за исключением временных трубопроводов для подачи и слива воды для испытания);

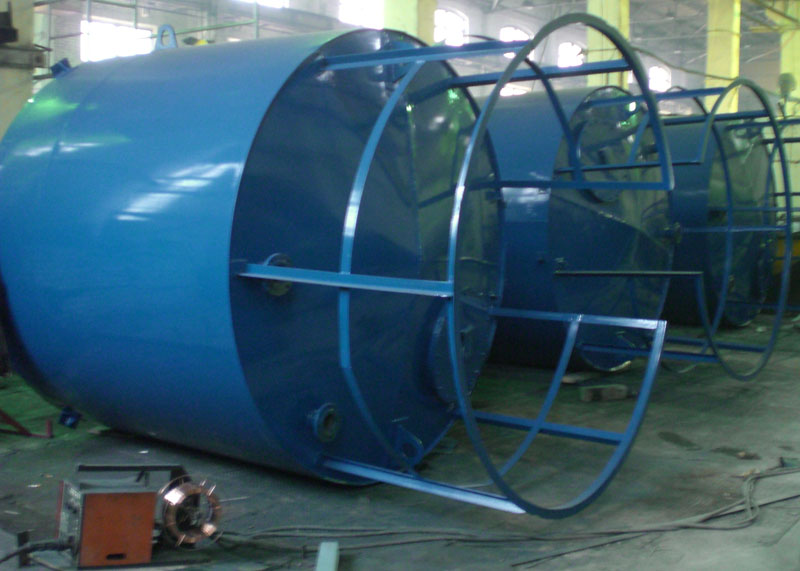

9. Для временной консервации перед отправкой на все поверхности наносится грунтовка ГФ-021 ГОСТ 25129-82 в два слоя.
