Наша организация обладает широкими возможностями по проектированию вертикальных резервуаров, а наличие своего проектного отдела позволяет оперативно решать вопросы, связанные с изготовлением и монтажом резервуарных конструкций.
Право на производство работ подкреплено свидетельством СРО ПСЗ 15-07-10-285-П-016, СТО-СА-03-002-2009.
Стенка
Стенка изготавливается методом рулонирования.
В результате обрезки технологического припуска полотнища по длине (150-300 мм), образуется зубчатый монтажный стык стенки.

|

|

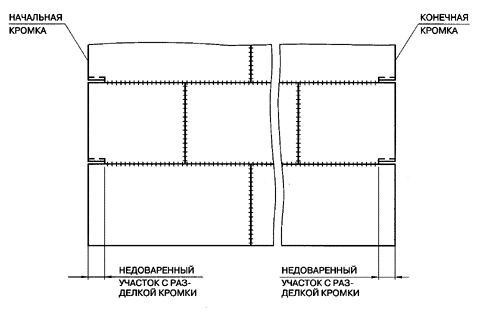

Полотнища стенок резервуаров
|

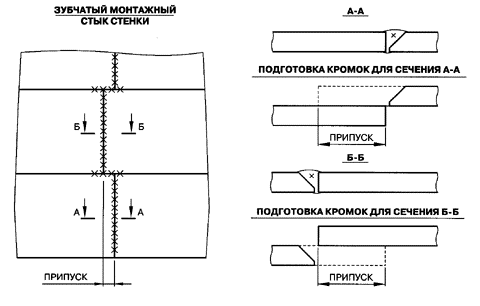

Зубчатый монтажный стык стенки
|
Днище
Днища рекомендуется изготавливать двух типов:
-плоские днища из листов одной толщины (для резервуаров объемом до 1000 м. куб.);
-конические днища с центральной частью одной толщины и утолщенными кольцевыми окрайками (для резервуаров объемом от 1000 до 5000 м. куб.).
Чтобы компенсировать неравномерность осадка основания рекомендуется делать уклон днища от центра.
Рекомендуется принимать минимальную толщину днищ 5 мм для улучшения их геометрической формы.
|
|
Коническое днище с окрайками
|

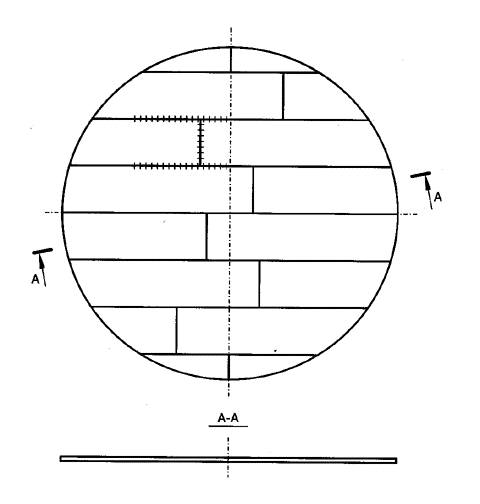

Плоское днище
|
Люк-лаз
Резервуар должен быть оснащен люком-лазом, расположенным в первом поясе стенки, а резервуары с понтонами и плавающими крышами дополнительно люками-лазами, обеспечивающими выход на понтон или плавающую крышу. Условный проход люка-лаза должен быть не менее 600 мм. Выполняются круглые люки-лазы и овальные размером 600х900. Все люки должны оборудоваться поворотными устройствами для открывания крышки.
|
|

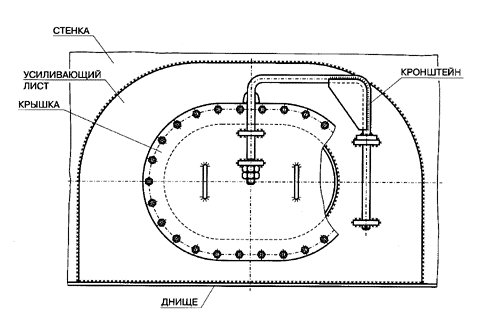

Люк-лаз 600х900
|

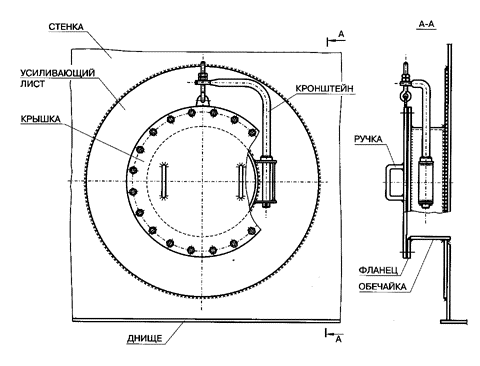

Люк-лаз круглый
|

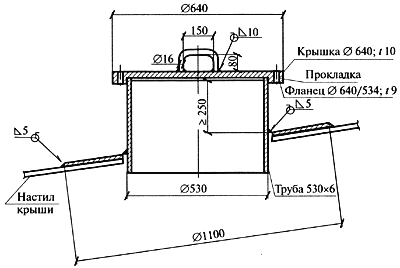

Люк световой
Для осмотра внутреннего пространства резервуара, а также для его вентиляции при проведении работ внутри резервуара каждый резервуар должен быть оснащен не менее чем двумя световыми люками, установленными на крыше резервуара. Условный проход светового люка должен быть не менее 500 мм.
Лестница
Лестницы изготавливаются трех видов:
|
|
|
Стремянка
|

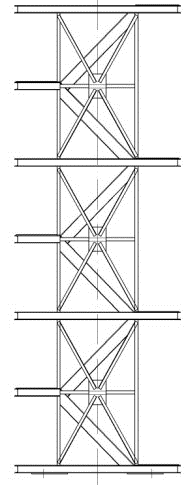

Шахматная лестница
|
Кольцевая лестница
|
Стремянку рекомендуется применять для небольших объемов резервуара, также в целях экономии материала.
Шахтная лестница служит технологической катушкой, на которую наматывается стенка, днище и коническая бескаркасная крыша резервуара, для транспортировки на стройплощадку. Служит для подъема на на крышу резервуара, имеет отдельный фундамент.
Кольцевая лестница применяется для удобства обслуживания оборудования и безопасного подъема на крышу резервуара. Также применяется для спуска (подъема) на площадку обслуживания пеногенератора.

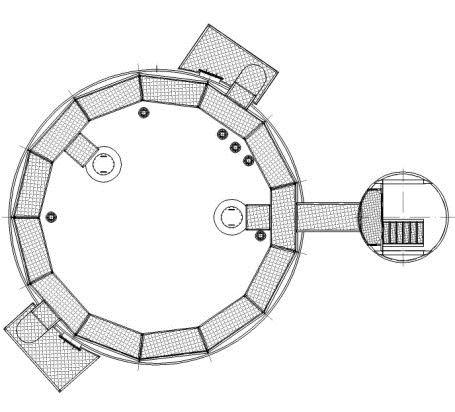

Площадка
Для доступа к отдельным конструктивным элементам и местам расположения оборудования резервуар должен быть укомплектован площадками. Резервуар со стационарной крышей должен иметь круговую площадку по крыше, обеспечивающую доступ к оборудованию, расположенному по периметру крыши. Резервуары с плавающей крышей должны иметь круговую площадку по верху стенки.

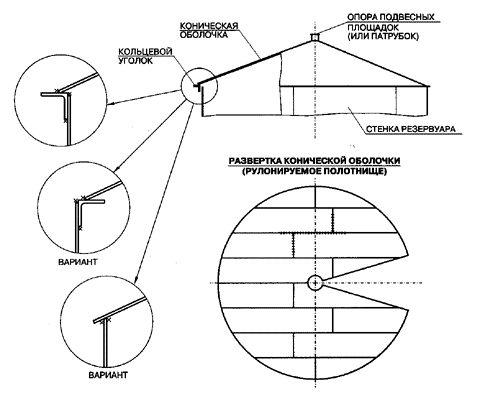

Крыша

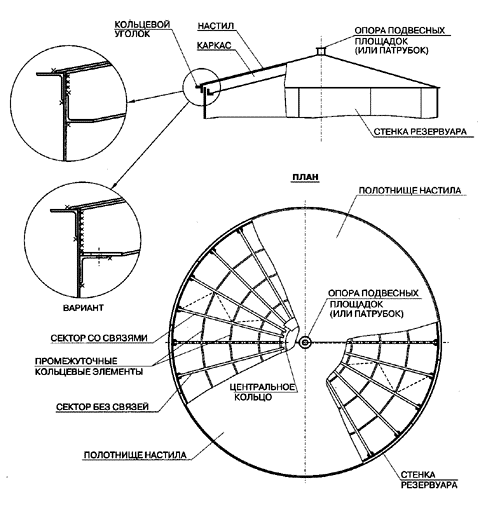

Коническая бескаркасная крыша выполняется для резервуаров объемом от 100 до 1000 м куб. виде гладкой конической оболочки с углом от 15 до 30 °. Толщина оболочки от 5 до 7 мм. Конические каркасные крыши применяются для резервуаров объемом от 1000 до 5000 м куб. Крыша состоит из секторных каркасов, центрального щита, кольцевых элементов каркаса и полотнищ настила каркаса.
Ограждения
Ограждение должно устанавливаться по всему периметру крыши, а также по наружной (от центра резервуара) стороне площадок для обеспечения безопасности обслуживания оборудования на крыши резервуара.
